מהו מקדם נפילה (Fall Factor) ולמה הוא חשוב?

מקדם הנפילה (Fall Factor) הוא המספר הבודד שהכי חשוב להבין בעולם עבודות הגובה, הסנפלינג ועבודות הגישה בחבלים. הוא מגדיר את עוצמת הכוח שיופעל על הגוף, על הציוד ועל נקודת העיגון ברגע שהחבל עוצר נפילה - וההבנה שלו היא ההבדל בין תכנון מערכת בטוחה לבין מערכת שעלולה להיכשל.

האינטואיציה מרמה: רוב האנשים חושבים שנפילה ארוכה יותר היא תמיד מסוכנת יותר. אבל מקדם הנפילה מלמד שנפילה של מטר אחד על חבל קצר יכולה לייצר כוחות הרסניים יותר מנפילה של 20 מטר על חבל ארוך. המדריך הזה מסביר למה - ואיך ליישם את ההבנה הזו בבחירת ציוד.

הנוסחה לחישוב מקדם הנפילה - פשוטה אך קריטית

מקדם הנפילה הוא היחס בין מרחק הנפילה לבין אורך החבל הזמין לספיגת האנרגיה:

F = H ÷ L

F = מקדם נפילה | H = מרחק הנפילה (מ’) | L = אורך החבל הזמין (מ’)

ככל שמקדם הנפילה גבוה יותר - הכוח שמופעל על הגוף, הציוד ונקודת העיגון גדול יותר. הטווח: מ-0 (ללא נפילה) ועד 2 (מקסימום תיאורטי).

למה זה עובד ככה? כי החבל פועל כמו גומייה - הוא סופג אנרגיה על ידי מתיחה. ככל שיש יותר חבל “בתוך המערכת”, יש יותר חומר שיכול להימתח ולבלום את הנפילה בצורה הדרגתית. נפילה על חבל קצר מאוד פירושה שכל האנרגיה נדחסת למטר או שניים של חומר - וזה יוצר כוח בלימה הרסני.

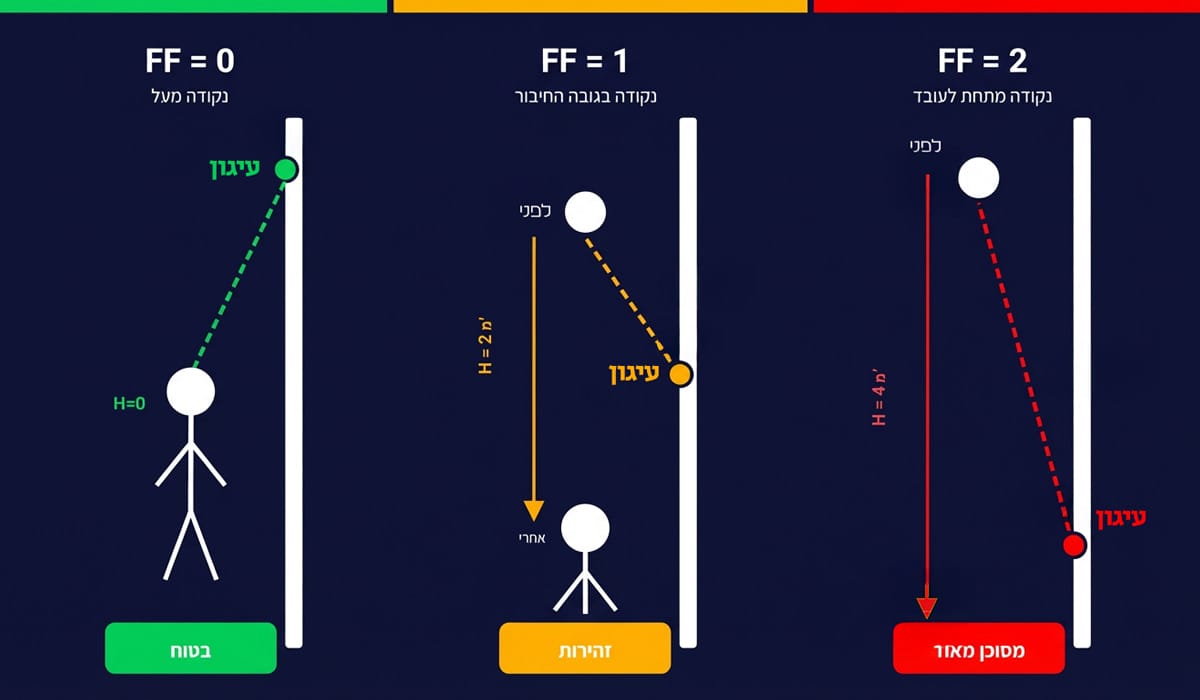

שלושת התרחישים - מקדם 0, 1 ו-2

כדי להבין את מקדם הנפילה בצורה מוחשית, בואו נסתכל על שלושה מצבים קלאסיים:

מקדם נפילה 0 - נקודת עיגון מעל, חבל מתוח

חישוב: H = 0 מ’ ÷ L = 2 מ’ = 0

נקודת העיגון מעל העובד והחבל מתוח. במקרה של נפילה - העובד כמעט לא נופל כלל. זהו המצב הבטוח ביותר. מתרחש בטופ-רופ או כשנקודת העיגון גבוהה מהעובד.

מקדם נפילה 1 - נקודת עיגון בגובה המותן

חישוב: H = 2 מ’ ÷ L = 2 מ’ = 1

נקודת העיגון בגובה חיבור הרתמה. העובד נופל את מלוא אורך החבל לפני שהחבל מתחיל לבלום. כוחות משמעותיים - מחייב בולם אנרגיה.

מקדם נפילה 2 - נקודת עיגון מתחת, מקסימום

חישוב: H = 4 מ’ ÷ L = 2 מ’ = 2

נקודת העיגון בגובה רגלי העובד (או מתחת). העובד נופל כפליים מאורך החבל. הכוחות קיצוניים - סכנת פציעה חמורה ללא בולם אנרגיה. זהו התרחיש המסוכן ביותר.

שימו לב: נפילה של 4 מטר על חבל של 2 מטר (מקדם 2) מייצרת כוחות דומים לנפילה של 20 מטר על חבל של 10 מטר (מקדם 2). הכוחות על הגוף כמעט זהים - למרות שמרחק הנפילה שונה פי 5. זה הלב של המושג: לא האורך קובע, אלא היחס.



דוגמאות מחושבות מהשטח

תרחיש	מרחק נפילה (H)	אורך חבל (L)	מקדם נפילה (F)	רמת סיכון
עובד מחובר לקו חיים עליון (Top Rope)	0 מ’	10 מ’	0	נמוכה
סנפלינג - עיגון מעל, חבל מתוח חלקית	0.5 מ’	20 מ’	0.025	נמוכה
עובד עם רצועה של 2 מ’ - עיגון בגובה הכתפיים	2 מ’	2 מ’	1.0	גבוהה
עובד טיפס 1 מ’ מעל עיגון עם רצועה של 1.5 מ’	3.5 מ’	1.5 מ’	2.3	קיצונית - ויה פראטה
מטפס ליד ספורטיבי - 3 מ’ מעל ביטחון אחרון	6 מ’	15 מ’	0.4	בינונית
עובד עם רצועה של 2 מ’ - עיגון בגובה הרגליים	4 מ’	2 מ’	2.0	קיצונית

מקדם מעל 2 - האם זה אפשרי? בתנאים רגילים, המקסימום התיאורטי הוא 2. אך בוויה פראטה (Via Ferrata) מקדם הנפילה יכול לעלות מעל 2. הסיבה: הרצועה של הוויה פראטה קצר וקבוע, בעוד שהמטפס יכול ליפול מרחק ארוך לאורך כבל הביטחון עד שהוא נעצר בנקודת עיגון. לכן ערכות ויה פראטה מגיעות תמיד עם בולם אנרגיה מובנה.

כוח בלימה (Impact Force) ובולמי אנרגיה

מקדם הנפילה מתרגם ישירות לכוח בלימה - הכוח שמופעל על גוף העובד ברגע שהחבל עוצר את הנפילה. הגוף האנושי יכול לספוג כוח מוגבל בלי לסבול פציעות חמורות (שברים בעמוד השדרה, נזק לאיברים פנימיים, פגיעה מוחית). לכן התקנים האירופיים קובעים גבול ברור:

כוח בלימה מקסימלי מותר לפי EN 355: 6 kN (כ-612 ק”ג כוח)

זהו הגבול העליון שמערכת בלימת נפילה רשאית להפעיל על הגוף באמצעות רתמת גוף מלא (EN 361). ללא בולם אנרגיה, נפילה עם מקדם 1 על חבל סטטי מייצרת כוחות של 10-15 kN ומעלה.

מה עושה בולם אנרגיה (Energy Absorber)?

בולם אנרגיה (EN 355) הוא רכיב שמשולב ברצועה ומורכב מרצועת ניילון תפורה בדפוס זיגזג. בעת נפילה, התפרים נקרעים בצורה מבוקרת ומאיטים את הבלימה - כך שהכוח שמגיע לגוף לא עולה על 6 kN. בבדיקת התקן, בולם אנרגיה חייב לעצור מסה של 100 ק”ג שנופלת ממרחק כפול מאורך הרצועה (מקדם 2) תוך עמידה בשני תנאים:

כוח בלימה מקסימלי: 6 kN או פחות - הכוח שמגיע לגוף העובד חייב להיות מתחת ל-6 קילוניוטון, כ-612 ק”ג כוח.

פריסה מקסימלית של הבולם: 1.75 מ’ או פחות - הרצועה הנקרעת לא תיפרס יותר מ-1.75 מטר. מעבר לכך - הרצועה ארוכה מדי ויש סכנת פגיעה בקרקע.

חשוב: אחרי פעולה - בולם האנרגיה מושמד. בולם אנרגיה שנפרס (גם חלקית) חייב להיות מוחלף מיידית. אין תיקון, אין שימוש חוזר. אם רואים שהרצועה הזיגזגית התחילה להיפתח - הרצועה מושלכת לפח ומוחלף בחדש.

חישוב מרחק חופשי (Fall Clearance) - חישוב חובה

אחד השימושים המעשיים ביותר של מקדם הנפילה הוא חישוב מרחק חופשי - הגובה המינימלי שחייב להיות מתחת לעובד כדי שמערכת הבלימה תספיק לעצור את הנפילה לפני שהעובד פוגע בקרקע או במשטח.

נוסחת מרחק חופשי

גובה העובד (2 מ’) + אורך הרצועה (2 מ’) + פריסת בולם אנרגיה (1.75 מ’) + מרווח בטיחות (1 מ’) = 6.75 מטר מינימום

משמעות: אם העובד מחובר ברצועה של 2 מטר עם בולם אנרגיה - חייב להיות לפחות 6.75 מטר של חלל חופשי מתחתיו. אם אין מספיק מרחק, צריכים רצועה קצרה יותר, או מעבר למערכת בלימה אחרת (כמו SRL - קו חיים נגלל).

זהו חישוב שחובה לבצע לפני תחילת כל עבודה. בפועל, יש לקחת בחשבון גם גורמים נוספים: שקיעת קו חיים גמיש, תנועה של נקודת עיגון נשלפת (Deadweight Anchor), וכל רפיון (Slack) בחבל.

איך מקדם הנפילה משפיע על בחירת רצועה ובולם אנרגיה

ההבנה של מקדם הנפילה מתרגמת ישירות להחלטות רכש וציוד:

אורך הרצועה

רצועה קצרה יותר מקטינה את מרחק הנפילה (H) ובכך מוריד את מקדם הנפילה - אבל גם מגביל את חופש התנועה. רצועה של 2 מ’ היא הסטנדרט (EN 354), אך גרסאות של 1 מ’ או 1.5 מ’ עדיפות כשאפשר, כי הן מקטינות גם את מקדם הנפילה וגם את מרחק הנפילה הכולל ומצמצמות את הצורך במרחק חופשי.

סוג הבולם

בולמי אנרגיה (EN 355) נבדקים לנפילה עם מקדם 2. אבל יש להם הבדלים: בולמים מסוימים מותאמים לטווח משקלים שונה (50-100 ק”ג או 90-140 ק”ג). בולם שמיועד לעובד כבד לא ייפרס מספיק עבור עובד קל - והפוך. בדקו תמיד את טווח המשקלים בהנחיות היצרן.

רצועה כפולה (Twin Lanyard) מול בודדת

רצועה כפולה מאפשרת חיבור רציף - תמיד מחוברים לנקודת עיגון אחת בזמן שמעבירים את השנייה. אך אסור לחבר את שתי הזרועות לאותה נקודת עיגון בו-זמנית: במקרה כזה, העומס מתחלק בין שני בולמי האנרגיה - ואף אחד מהם לא נפרס מספיק כדי לספוג את מלוא הכוח, מה שעלול לגרום לחריגה מ-6 kN.

חבל סטטי מול דינמי

חבל דינמי (EN 892) מותח ביותר מ-30% וסופג אנרגיה בפני עצמו - מה שמפחית את כוח הבלימה. חבל סטטי (EN 1891) מותח רק ב-3%-5% וכמעט לא סופג אנרגיה. לכן, כל מערכת בלימת נפילה על חבל סטטי חייבת לכלול בולם אנרגיה - ללא יוצא מן הכלל. בסנפלינג מקצועי וב-Rope Access, שבהם עובדים על חבל סטטי, זה קריטי.

הקשר ישראלי - מקדם נפילה בתנאי השטח בארץ

סנפלינג בוואדיות - בגלישת סנפלינג ממצוק, נקודת העיגון היא תמיד מעל הגולש. מקדם הנפילה נמוך (קרוב ל-0) כל עוד החבל מתוח ומכשיר הגלישה תקין. הסכנה העיקרית אינה מקדם נפילה גבוה אלא רפיון בחבל או תקלה במכשיר - ולכן שימוש בגיבוי (Backup) כמו תפס חבל עם בולם אנרגיה הוא הכרחי.

עבודות גובה על מגדלי בנייה - עובד שמחובר ברצועה לנקודת עיגון בגובה רגליו (למשל, מעקה קומה) נמצא במצב של מקדם 2. בתנאי הבנייה בישראל, שבהם אתרי בנייה עמוסים וקצב עבודה מהיר, חשוב שכל עובד גובה יבין למה נקודת עיגון גבוהה = מקדם נפילה נמוך = בטיחות גבוהה.

וויה פראטה - בישראל פעילים מספר מסלולי ויה פראטה שבהם מקדם הנפילה יכול לעלות מעל 2. שימוש בערכת ויה פראטה עם בולם אנרגיה מובנה (EN 958) הוא חובה - ולא ניתן להחליף אותו ברצועה רגילה.

חישוב מרחק חופשי - בעבודות על מבנים נמוכים (4-6 מטר), ייתכן שאין מספיק מרחק חופשי לרצועה עם בולם אנרגיה. במצבים כאלה, יש להשתמש ב-SRL (קו חיים נגלל, EN 360) שמגביל את מרחק הנפילה ל-60 ס”מ בלבד.

מקדם הנפילה הוא לא רק מספר תיאורטי - הוא כלי עבודה יומיומי. כל פעם שאתם מתחברים לנקודת עיגון, בוחרים אורך רצועה או מחליטים אם צריך בולם אנרגיה, אתם בעצם מחשבים מקדם נפילה. ככל שתבינו את העיקרון, כך תקבלו החלטות בטוחות יותר בשטח. אם אתם לא בטוחים מה מתאים לתנאי העבודה שלכם - צוות אשדות אקסטרים ישמח לעזור בהתאמת הציוד.
